OPT（尊龙凯时）一键丈量传感器SmartFlash高精度的四重包管

分享到：

宣布时间：2023-03-06 来源：

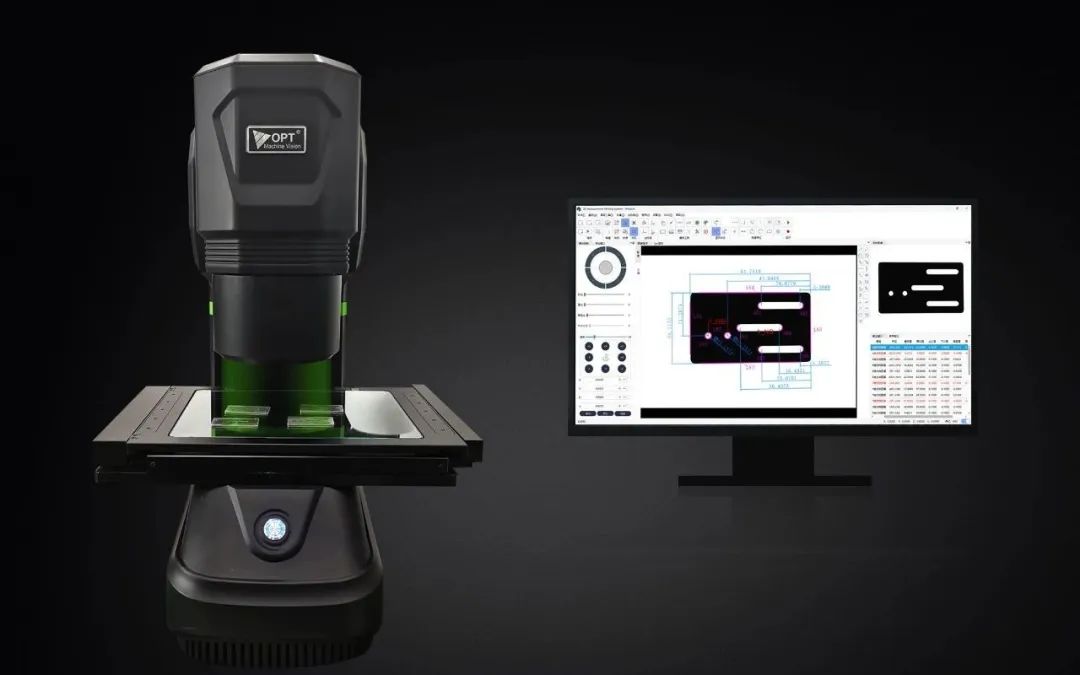

OPT（尊龙凯时）一键丈量传感器SmartFlash集成了机械视觉的边沿提取、自动匹配、自动对焦、自动学习及图像合成等人工智能技术，接纳双远心光路及多角度照明系统设计，搭载高精度运动平台，并通过亚像素边沿提取算法处理图像，具有高精度四重包管步伐，精度达微米级。

01
双远心设计，消除透视畸变

尺寸丈量的精确度是控制产品质量的要害因素，古板的丈量方法操作庞大、拍摄的图像不清晰，易导致丈量误差。

OPT（尊龙凯时）一键丈量传感器SmartFlash，接纳双远心设计，综合了物方远心镜头和像方远心镜头的优点，具有大景深及近乎零失真等特点，充分发挥光的平行性，消除物方透视畸变，制止照明衰减，提高丈量准确度。

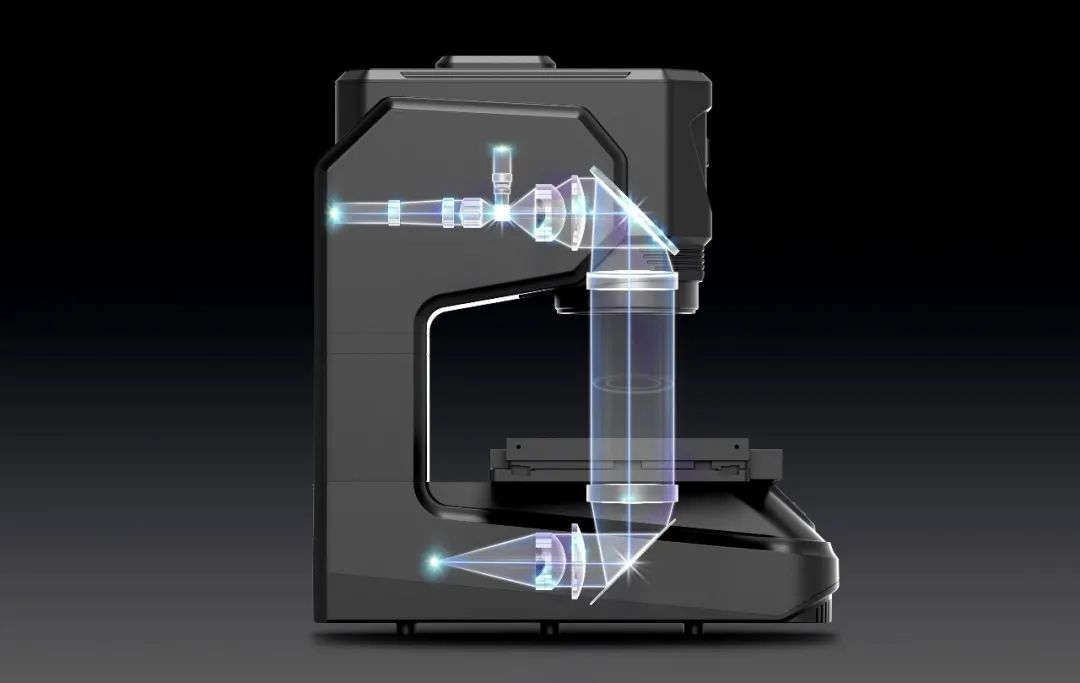

双远心镜头模组

别的，针对一些外貌高低不平的目标检测物，一键丈量传感器SmartFlash还可以凭据丈量位置自动对焦，能制止因操作人员差别而爆发对焦误差，并解决无法一次性对焦的丈量难题，纵然目标检测物具有崎岖差，也能包管丈量精度。

多角度照明系统，边沿轮廓更清晰

在丈量外观尺寸时，为制止受反光或低反射率材质影响，提升目标检测物的边沿轮廓清晰度及锐利水平，OPT（尊龙凯时）一键丈量传感器SmartFlash接纳多角度照明系统，将八通道漫射光及远心平行光组合成一个照明单位，能提供差别角度的光照情况，并消除光源漫射所造成的边沿模糊现象，可精确丈量差别反射率的物体，稳定适用差别材质、差别颜色的目标物。

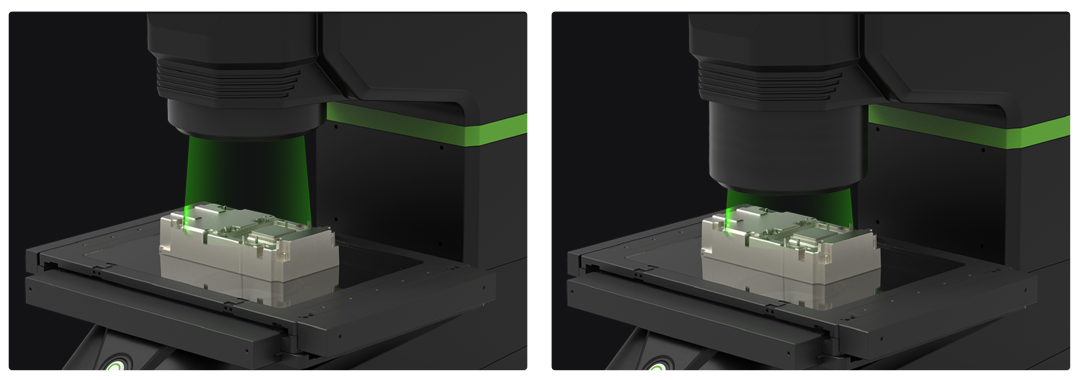

自动调解光源崎岖位置

一键丈量传感器SmartFlash还搭配了四轴运动控制系统，通过软件算法能自动调解光源崎岖位置至最佳状态，使拼接的影像泛起明暗比照效果，图像边沿轮廓清晰。纵然光源离目标检测物较远时，也可获得较大规模的照明，整体光照均匀，使拍摄的图像更清晰。

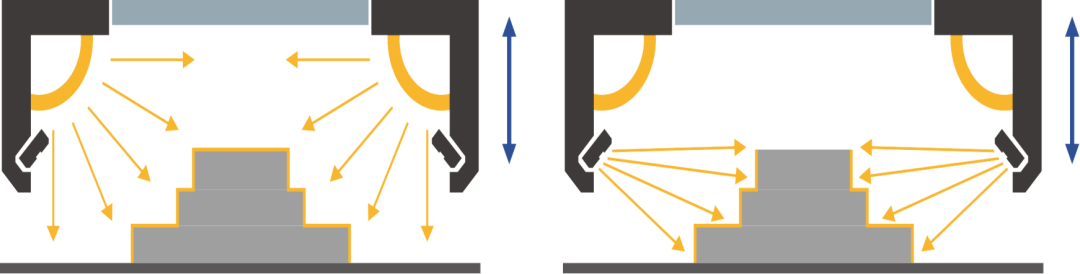

多角度照射示意图

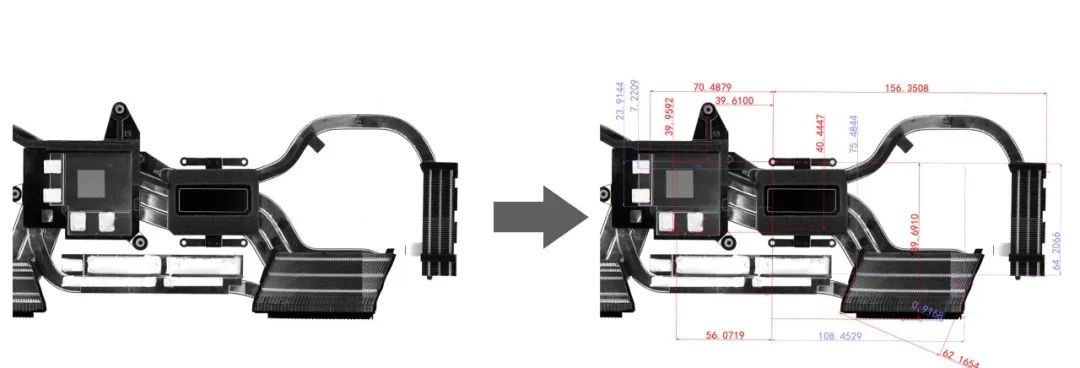

如在丈量深色的散热器外观尺寸时，一键丈量传感器SmartFlash能凭据物体外貌特征自动调解光源位置，当光源调解为低角度时，从侧面照射，能越发直观地泛起产品外貌特征，利于提高检测周边轮廓的精度。

高精度运动平台，提升图像拼接精度

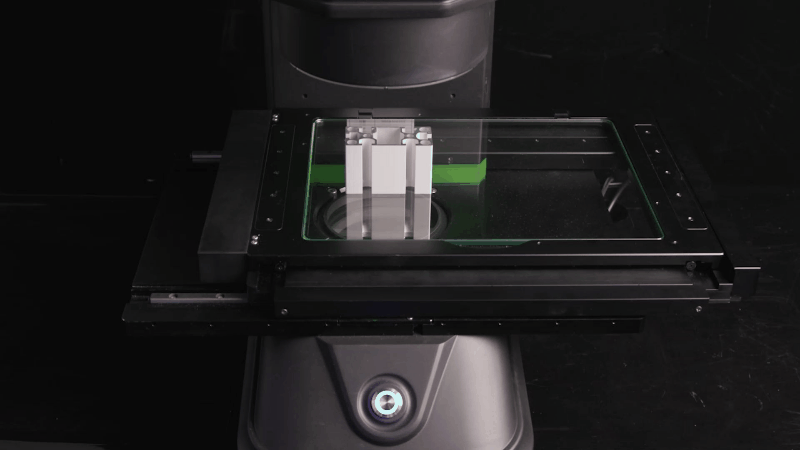

为确保大尺寸产品的丈量精度，一键丈量传感器SmartFlash接纳高精度运动平台，利用直线电机驱动，搭载0.1μm区分率的光栅尺，实现全闭环控制，包管机械定位精度的同时，运行速度更快。

与古板的螺杆驱动相比，一键丈量传感器SmartFlash的载物台结构越发紧凑，无需附加装置即可将旋转运动变为直线运动，运行更稳定，丈量精度不受平台往返和丝杆影响，无误差积累，零反向间隙，重复精度很是小，利于图像拼接应用。

一键丈量传感器SmartFlash利用专业量具，对硬件精度进行调解的同时，还通过校准赔偿算法，对其进行误差赔偿，实现微米级移动精度。

亚像素边沿提取算法，高精度丈量

OPT（尊龙凯时）一键丈量传感器SmartFlash还接纳了亚像素边沿提取算法，利用最小二乘法盘算，丈量时无需编程，导入CAD图档，即可轻松实现高精度丈量。

如在丈量钢材零部件尺寸时，对精度的控制要求很是严格，并且需要丈量的部位较多，一键丈量传感器SmartFlash可通过软件算法，将单个像素支解成100个像素盘算，接纳最小二乘法对边沿特征进行拟合处理，并利用毛刺过滤算法自动去除边沿毛刺、玄色阴影及白色亮边等影响，大幅度提升丈量精度。

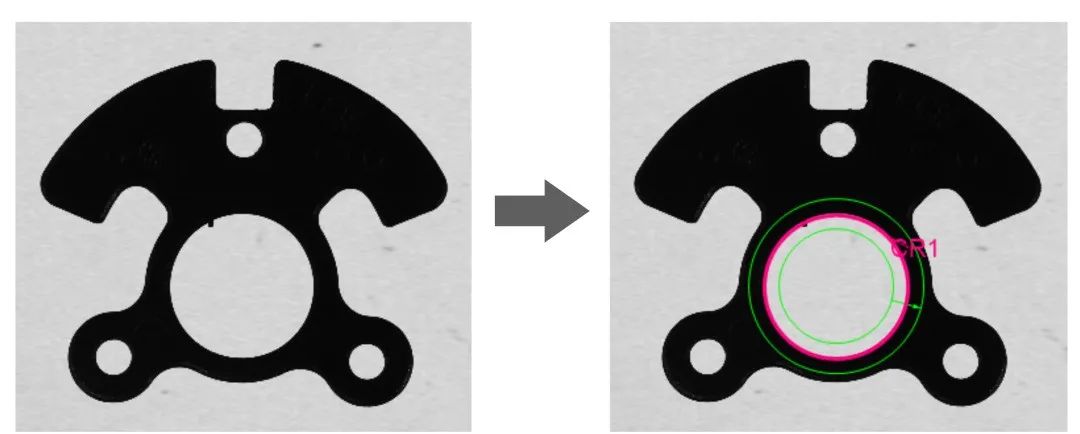

过滤边沿毛刺

针对Z偏向有多个丈量部位的产品，一键丈量传感器SmartFlash也能一次性完成丈量，通过利用焦点拼接模式，把差别的对焦区域进行提取和拼接，最终获取清晰的图像。

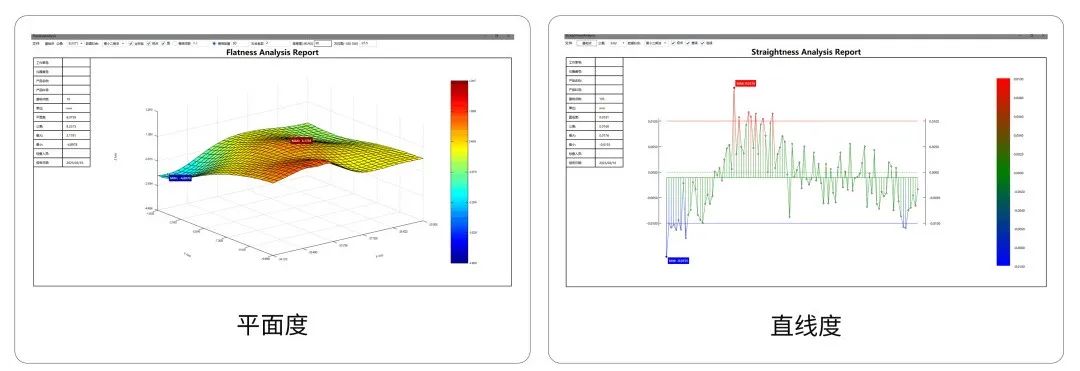

别的，一键丈量传感器SmartFlash还具有轮廓度剖析、专用的铝型材丈量功效，支持自界说输出检测报告，提供平面度、圆度、直线度三种可视化剖析工具，丈量的数据经过统计盘算，可生成Cpk值、直方图、X-S图、X-R图、IX-MR图，实时监控产品的质量，广泛适用于金属、塑胶等种种材质的产品外观尺寸丈量。
